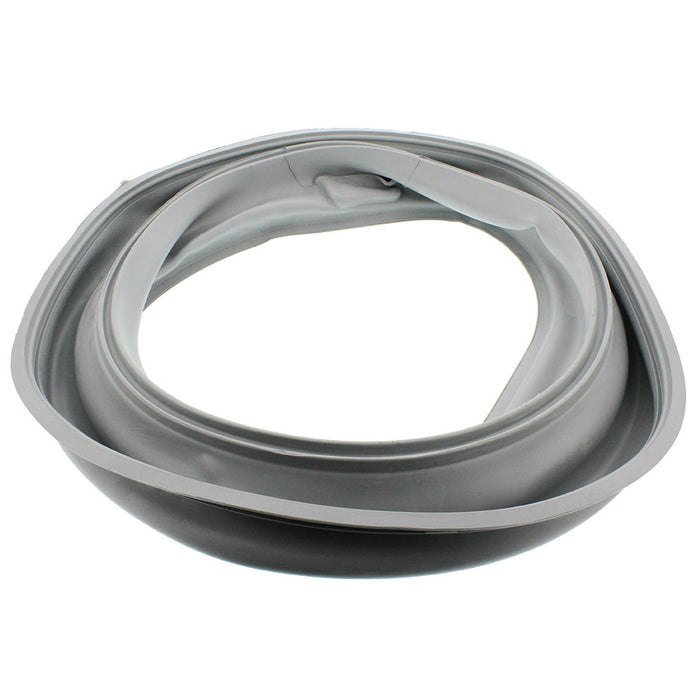

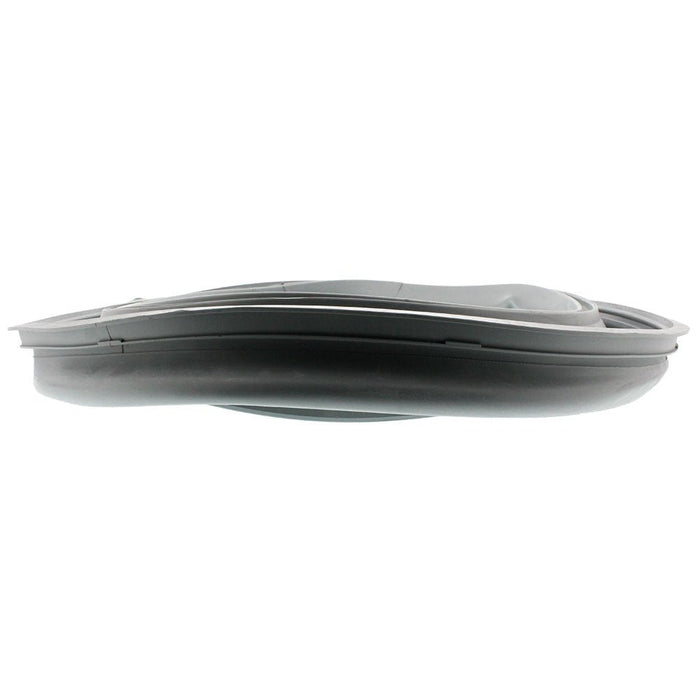

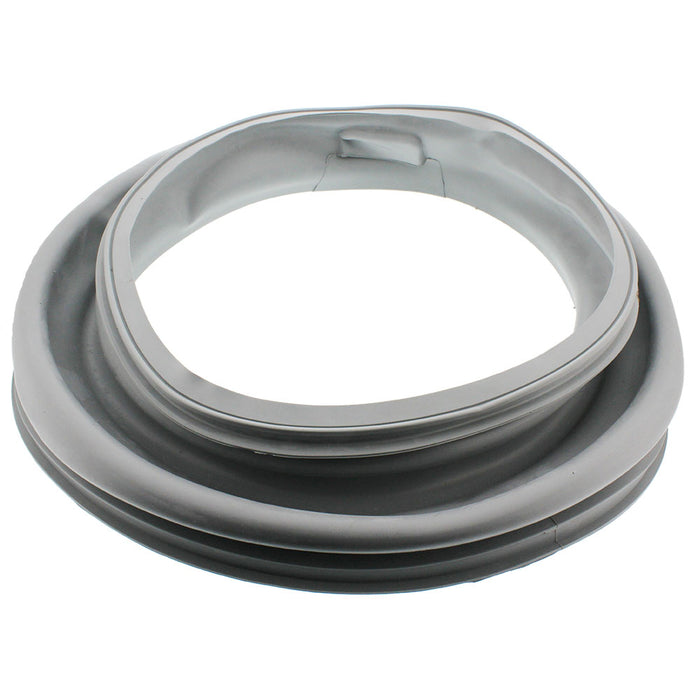

8182119 Maletero de puerta para Whirlpool

Utilice Ctrl+F, luego ingrese su número de modelo en la barra de búsqueda y presione Enter

Instrucciones de instalación para 8182119

Herramientas necesarias:

• Conductor de antorcha 20
• Destornillador pequeño de cabeza plana

1. Desenchufe el aparato y/o apague los disyuntores para evitar electrocución.
2. Cierre el suministro de agua.
3. Retire los tornillos que sujetan el panel superior, tire del panel y levántelo; déjelo a un lado.
4. A continuación, retire el cajón de jabón presionando la pestaña de liberación y tirando.
5. Quite los dos tornillos que sujetan la consola, abra la puerta de la lavadora, suelte las tres pestañas de bloqueo ubicadas en la parte superior de la consola y, con una espátula, suelte la última pestaña de bloqueo ubicada en el lado derecho de la consola. Gire la consola sobre la máquina.
6. Con un soplete de calibre 20, retire los tornillos que sujetan el panel de acceso (ubicado cerca de la parte inferior). Retire el panel de acceso.
7. Quite los tornillos que sujetan el panel frontal y quite la abrazadera de resorte que se encuentra en la posición de las 6 en punto debajo del sello con un destornillador pequeño de punta plana. Vea las imágenes a continuación
8.
9. Saque la abrazadera de resorte como se muestra a continuación.
10.
11. Tome el fuelle de la puerta y empújelo dentro de la lavadora; el tubo dispensador de jabón está ubicado cerca de la puerta, cuando llegue a este punto, tire del fuelle de la puerta hacia atrás hasta que se retire del tubo.
12. Cierre la puerta y con un destornillador eléctrico retire los tornillos que sujetan el panel frontal. Abra la puerta, sostenga la puerta con una mano y con la otra sostenga el panel frontal, levante el panel y déjelo a un lado.
13. Retire el interruptor de la puerta, levántela y gírela hacia atrás.
14. Una vez que tenga acceso a la abrazadera, afloje el tornillo de la abrazadera y retírela.
15. Retire el sello de fuelle de la tina viejo. Asegúrese de limpiar el área.
16. La nueva tina tiene una pestaña que se coloca a las 12 en punto. Empuje la tina para colocarla en su lugar.
17. A continuación, vuelva a colocar la abrazadera y fíjela con el tornillo. Para asegurarse de que el fuelle esté bien colocado, sujételo y tire de él. Una vez que lo esté, vuelva a colocar el interruptor de la tapa.

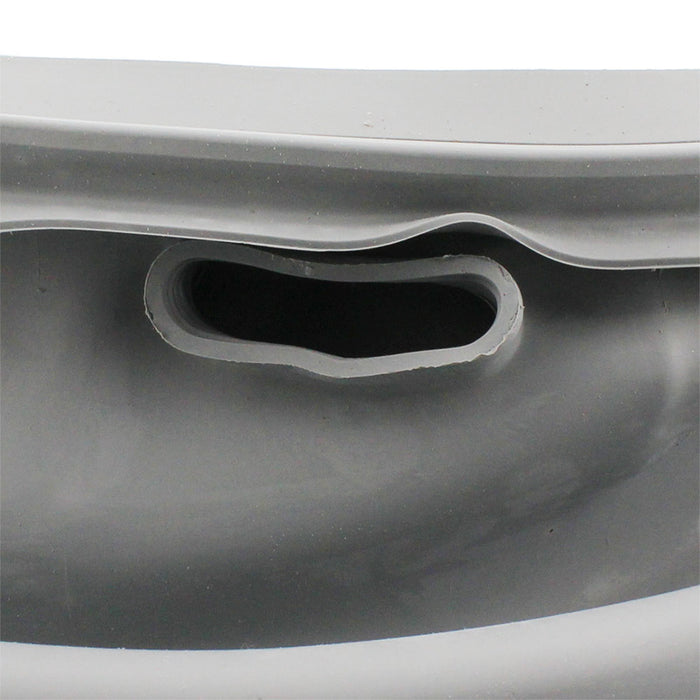

18. Coloque el dispensador de jabón en el orificio ubicado en la parte superior izquierda del sello de la bañera.
19. Vuelva a colocar el panel frontal de la misma manera en que lo sacó. Coloque los tornillos para asegurar el panel frontal. Abra la puerta para agarrar el interruptor de la tapa por detrás del panel frontal y alinéelo en su posición. Asegúrelo con tornillos.
20. Coloque la parte delantera del fuelle alrededor de toda la puerta. Vuelva a colocar la abrazadera. Cuando empiece a resultar difícil apretarla, utilice alicates de presión para terminar de colocarla.
21. Vuelva a colocar el panel de acceso frontal y fíjelo con tornillos.
22. Coloque la consola colocando primero la pestaña de bloqueo en el lado derecho y luego las tres pestañas superiores. Coloque los dos tornillos en el dispensador de jabón y coloque el cajón de jabón. Vuelva a colocar el panel superior. Vuelva a colocar los tornillos.
23. Abra el suministro de agua y enchufe el aparato y la instalación estará completa.
